Explicación detallada de la estructura del principio del controlador motor paso a paso
Motores paso a paso tienen una amplia gama de aplicaciones en sistemas de control. Puede convertir las señales de pulso en desplazamientos angulares y puede utilizarse como freno electromagnético ruedas, diferenciales electromagnéticos o generadores de desplazamiento angular.
A veces los motores paso a paso que se extraen de algunos equipos viejos (que generalmente no están dañados) deben utilizarse para otros fines. Generalmente, usted necesita diseñar su propio coche. Este artículo describe el controlador diseñado para un motor paso a paso que fue quitado de una impresora de fabricación japonesa. Este artículo presenta en primer lugar el principio de funcionamiento del motor paso a paso y luego introduce el diseño hardware y software de su controlador.
1. principio de funcionamiento del motor paso a paso

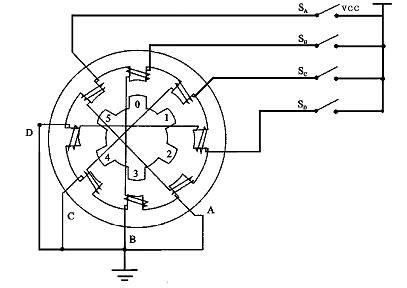

El motor es un motor que camina cuatro fases y es alimentado por una fuente de corriente continua unipolar. Como los devanados de fase del motor paso a paso se energizaron en el momento apropiado, el motor paso a paso puede caminó. Figura 1 es un diagrama del principio de funcionamiento del tipo de reacción de cuatro fase motor de escalonamiento.
